煤炭全自動工業分析儀系統架構解析
2025-07-25 來自: 鶴壁市科達儀器儀表有限公司 瀏覽次數:38
工業分析儀主要用于測定煤等有機物中的水分、灰分和揮發分的含量，其主要特點是整個測試過程由計算機控制自動完成，分析
時間短，測試精度高。并且，該儀器通過采用*采集和傳輸數據控制系統，使得該儀器具有很高的可靠性。是常用的煤炭化驗
設備之一。

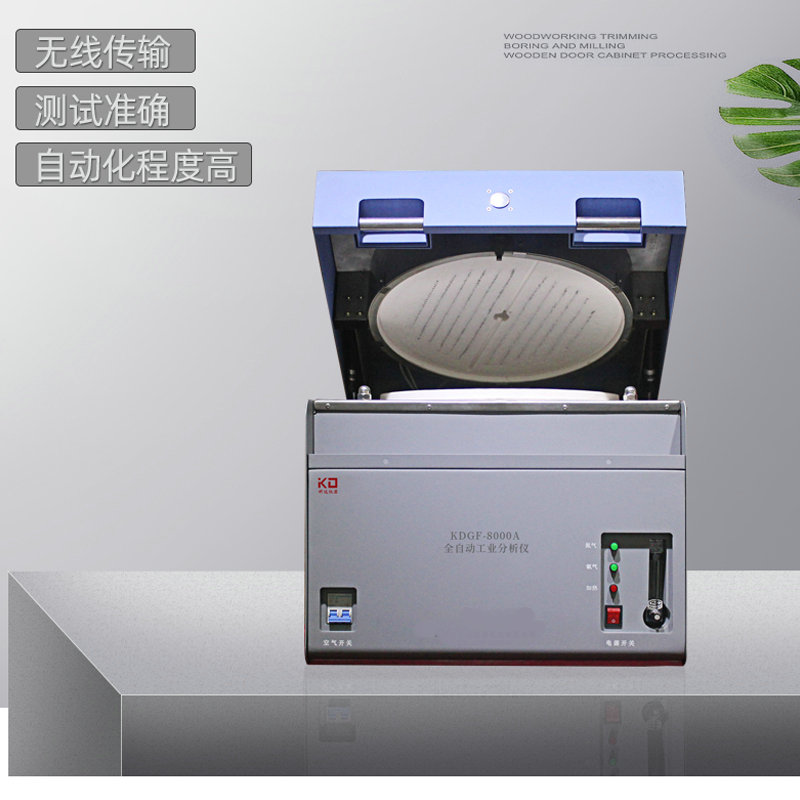

儀器結構
儀器主要由測試儀主機、計算機系統、打印機等三大部分組成
測試儀主機原理及各部件功能
1)高溫爐:采用新型陶瓷纖維材料制成的紅外爐，升溫速度快，最高使用溫度可達1000℃。
2)電子天平:通過延伸到高溫爐內的稱桿來精確稱量坩堝的質量。
3)升降裝置:通過步進電機的旋轉帶動絲桿，使與轉盤相連的部件產生垂直方向的往復運動。
4)熱電偶:用于精確測量高溫爐內的溫度。
計算機系統
1)用于運行測試程序，提供人機界面
2)對采集的數據進行處理
3)計算各種含量
4)測試結果的查詢、打印和保存
5)控制整個系統的正常運轉
打印機:用于輸出測試結果報告。
